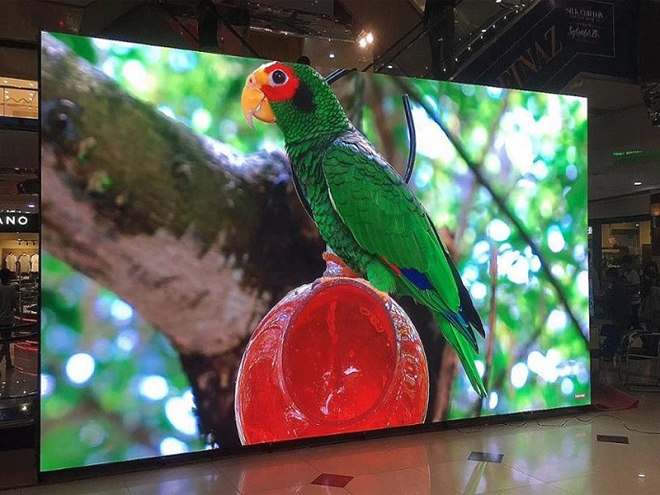

Dưới đây là năm thành phần cốt lõi của màn hình LED full color mà bạn cần biết: bộ nguồn, tủ LED, module LED, hệ thống điều khiển, và bộ ghép nối video.

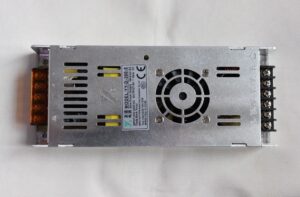

Nguồn điện
Chất lượng và độ ổn định của nguồn điện là yếu tố quyết định đến chất lượng của màn hình LED. Nguồn điện cần phải được tính toán dựa trên công suất của các module LED, và mỗi loại màn hình sẽ có yêu cầu khác nhau về nguồn điện phù hợp.

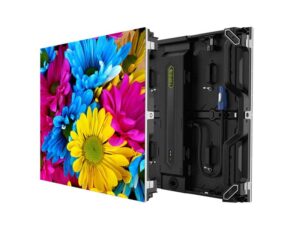

Cabinet LED
Màn hình LED được tạo nên từ nhiều cabinet, trong đó mỗi tủ LED bao gồm nhiều module LED ghép lại với nhau theo kích thước của màn hình. Cabinet LED có thể được thiết kế với nhiều kiểu dáng khác nhau, bao gồm cabinet chuyên dụng, cabinet đơn giản, và cabinet chống nước.

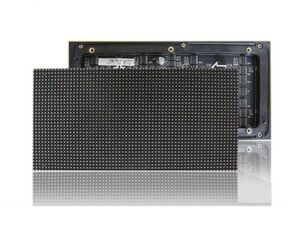

Module màn hình LED full color
Module LED là thành phần cơ bản của màn hình LED full color, bao gồm bộ kit, khung và mặt nạ, v.v. Các module này ghép lại với nhau tạo nên màn hình LED cỡ lớn mà chúng ta thường thấy ngày nay.
Hệ thống điều khiển của màn hình LED full color
Hệ thống điều khiển đóng vai trò quan trọng trong hoạt động của màn hình LED full color. Video được truyền từ thẻ gửi và thẻ đồ họa đến thẻ nhận của màn hình LED. Sau đó, tín hiệu được chuyển tiếp từ thẻ nhận đến bảng trung tâm theo từng phần. Bảng chuyển đổi (hay còn gọi là bảng trung tâm) được cài đặt trên thẻ nhận và chịu trách nhiệm truyền dữ liệu từ thẻ nhận đến các module LED thông qua cáp phẳng.
Các module LED kết nối với dữ liệu thông qua các cáp phẳng này. Thông thường, một bảng trung tâm chỉ có 8 cổng kết nối, đồng nghĩa với việc nó có thể điều khiển việc truyền dữ liệu của 8 hàng hoặc 8 cột module LED. Nếu cần điều khiển nhiều hàng hoặc cột hơn, có thể lắp thêm bảng trung tâm vào thẻ nhận.
Thuật toán của thẻ nhận giữa màn hình LED trong nhà và ngoài trời có sự khác biệt do cách thức quét và độ phân giải pixel khác nhau. Việc điều khiển và tinh chỉnh màn hình LED chủ yếu liên quan đến hệ thống điều khiển của nó.
Bộ ghép nối video
Bộ ghép nối video là một thiết bị công nghệ cao giúp chia một tín hiệu hình ảnh hoàn chỉnh thành N phần và phân bổ chúng cho N đơn vị hiển thị video. Thiết bị này có khả năng kết hợp nhiều đơn vị video tiêu chuẩn để tạo ra một màn hình động cỡ lớn. Nó hỗ trợ tiếp nhận đồng thời từ nhiều nguồn thiết bị video khác nhau. Bộ ghép nối video có thể ghép nhiều đầu ra vật lý lại thành một đầu ra có độ phân giải siêu cao bằng cách xếp chồng các độ phân giải, tạo ra màn hình với độ phân giải cao, độ sáng mạnh và kích thước lớn.
