Trong lĩnh vực chế tạo và lắp ráp bảng mạch in (PCB), kiểm tra quang học tự động (AOI) là một bước thiết yếu. Quy trình này được áp dụng để kiểm tra và phát hiện các lỗi trong bảng mạch in cũng như các linh kiện điện tử. AOI giúp đảm bảo rằng sản phẩm hoàn thiện đạt chất lượng cao và không có lỗi sản xuất trước khi rời khỏi dây chuyền sản xuất.
AOI là gì?

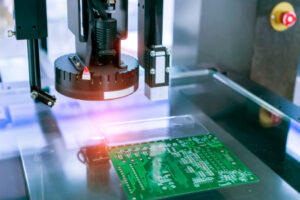

AOI, viết tắt của Automated Optical Inspection, có thể được dịch là hệ thống kiểm tra quang tự động. AOI thực hiện việc kiểm tra trực quan các bảng mạch in (PCB) trong quy trình sản xuất bằng cách sử dụng máy ảnh để quét bảng một cách chi tiết nhằm phát hiện lỗi hoặc sự hỏng hóc. AOI kết hợp các yếu tố quang học, cơ học, điều khiển điện tử và phần mềm để thay thế công việc của con người.
Trong thực tế, với sự gia tăng kích thước nhỏ hơn và độ phức tạp cao của PCB, ngay cả những bảng mạch đơn giản cũng có thể chứa hàng nghìn linh kiện hàn. AOI giúp giám sát chất lượng sản phẩm và điều chỉnh trong quá trình sản xuất, đóng vai trò quan trọng trong việc duy trì thành công trong môi trường sản xuất PCB cạnh tranh hiện nay.
Những loại khiếm khuyết nào có thể được phát hiện bằng AOI?
AOI có khả năng phát hiện nhiều loại khuyết tật như các lỗi bề mặt (ví dụ: nốt sần, vết xước), khuyết tật về kích thước (như hở mạch, ngắn mạch, hoặc chất hàn không đạt yêu cầu), và các lỗi liên quan đến linh kiện (bao gồm linh kiện sai loại, thiếu linh kiện, hoặc linh kiện lắp đặt sai).
Đối với các bảng mạch có linh kiện lắp ráp bề mặt (SMT), AOI có thể nhận diện các vấn đề như mối hàn không đủ, lỗi chiều cao, linh kiện sai loại, hàn nối không đạt, mối hàn dư thừa, lỗi trong mạch, khuyết tật khối lượng, dấu vết lỗi, sai lệch vị trí linh kiện, sự hiện diện hoặc thiếu linh kiện, sai lệch linh kiện, lỗi khu vực, linh kiện bị lật, không đủ keo dán quanh linh kiện, linh kiện nâng cao không đúng yêu cầu, và các lỗi liên quan đến việc kiểm tra dân số, đăng ký dán và linh kiện bị hư hỏng nghiêm trọng.
Đối với bảng mạch PCB, AOI có thể phát hiện các lỗi như ngắn mạch, vi phạm về độ rộng dòng, vi phạm khoảng cách, dư đồng, thiếu miếng đệm, vết cắt, lắp sai linh kiện, và lỗ bị vỡ (dù có đi ra ngoài miếng đệm hay không).
Tuy nhiên, AOI có giới hạn khi chỉ có thể phát hiện các vấn đề bề mặt và không thể nhận diện các sự cố bên trong các PCB nhiều lớp.
Nguyên lý hoạt động của AOI
AOI dựa vào ba yếu tố chính: Độ sáng, Hệ thống máy ảnh và Phần mềm xử lý.
Độ sáng
Quá trình kiểm tra quang học của AOI yêu cầu nguồn sáng mạnh mẽ. Việc chọn nguồn sáng phù hợp giúp dễ dàng phát hiện các loại khuyết tật khác nhau. Trước đây, các hệ thống AOI sử dụng đèn huỳnh quang, đèn sợi đốt, tia cực tím và ánh sáng hồng ngoại.
Tuy nhiên, công nghệ ánh sáng hiện đại đã thay thế chúng bằng đèn LED với các màu sắc như đỏ, xanh lá cây, trắng và xanh lam. Đèn LED cung cấp ánh sáng ổn định hơn và có thể điều chỉnh độ sáng bằng cách thay đổi cường độ dòng điện, mặc dù lượng sáng có thể giảm theo thời gian.
Đặc biệt, ánh sáng điểm đồng trục, ánh sáng vòng và ánh sáng chuẩn trực từ đèn LED tỏ ra hiệu quả hơn cho việc chiếu sáng đồng đều và các ứng dụng quang học khác so với đèn huỳnh quang và đèn sợi đốt. Vị trí của nguồn sáng cũng cần phải được cân nhắc để đảm bảo rằng tất cả các khu vực đều được chiếu sáng đầy đủ, làm nổi bật các khuyết tật một cách rõ ràng.
Hệ thống chụp ảnh
Hệ thống chụp ảnh ghi lại hình ảnh của sản phẩm và chuyển chúng cho phần mềm xử lý trong máy AOI. Thường sử dụng một hoặc nhiều camera độ phân giải cao để cải thiện hiệu suất, và trong một số hệ thống, các camera này có thể di chuyển dưới sự điều khiển của phần mềm.
Các camera có thể từ đơn vị XGA đến các máy quay video độ phân giải cao, và hình ảnh có thể được ghi lại dưới dạng đơn sắc hoặc màu. Máy ảnh hiện đại có tốc độ khung hình cao hơn, dẫn đến việc quét nhanh hơn và tạo ra khối lượng dữ liệu lớn. Điều này đòi hỏi phần mềm xử lý phải đủ mạnh để quản lý lượng dữ liệu này. Độ phân giải của máy AOI quyết định mức độ chi tiết mà máy có thể phát hiện và chụp.
Độ phân giải cao ảnh hưởng đến độ chính xác và tốc độ kiểm tra. Độ phân giải của máy ảnh xác định trường nhìn (FOV), tức là vùng bao phủ trong một hình ảnh. FOV rộng hơn cho phép kiểm tra sản phẩm với hình ảnh nhỏ hơn, tuy nhiên, điều này làm tăng thời gian chụp ảnh do máy ảnh có nhiều pixel hơn và tốc độ khung hình thấp hơn. Ngược lại, máy ảnh với FOV hẹp hơn có ít pixel hơn, nhưng cho phép chụp nhanh hơn và có tốc độ khung hình cao hơn.
Phần mềm xử lý
Để máy AOI thực hiện kiểm tra một sản phẩm, cần phải lập trình thông tin sản phẩm vào hệ thống. Có hai phương pháp để lập trình máy AOI:
- Sử dụng ‘Golden Board’ (Bảng vàng): Đây là phương pháp sử dụng một sản phẩm hoàn hảo làm mẫu để máy AOI quét và kiểm tra. Sản phẩm này được chuyển qua hệ thống để máy có thể quan sát và kiểm tra các khía cạnh khác nhau. Thông thường, một số sản phẩm mẫu cần thiết để cung cấp dữ liệu phương sai cho hệ thống.
- Lập trình dựa trên thuật toán: Trong phương pháp này, hệ thống tự tạo hồ sơ sản phẩm bằng cách nhập dữ liệu liên quan đến sản phẩm vào hệ thống.
Trên đây là những thông tin về hệ thống kiểm tra quang tự động (AOI) mà chúng tôi muốn chia sẻ với bạn. Hãy ghé thăm Lumitech để khám phá thêm nhiều thông tin thú vị khác!
