Trong các thiết bị điện tử công suất hiện đại, IGBT là một trong những linh kiện bán dẫn được sử dụng phổ biến nhờ khả năng điều khiển dòng điện và điện áp lớn. IGBT xuất hiện trong nhiều thiết bị như biến tần, inverter, bộ lưu điện UPS, hệ thống điều khiển động cơ và các thiết bị chuyển đổi điện năng.

Vậy IGBT là gì? Cấu tạo và nguyên lý hoạt động của IGBT như thế nào? IGBT khác MOSFET ra sao và có ứng dụng gì trong các hệ thống điện tử hiện đại? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

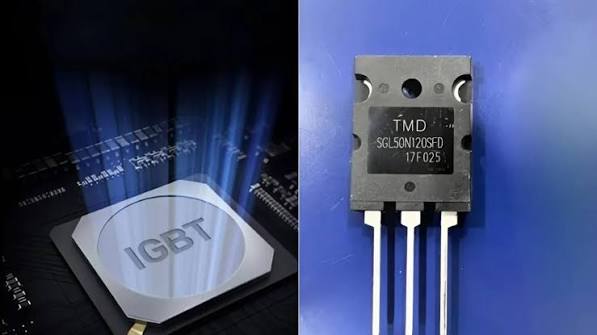

1. IGBT là gì?

IGBT là viết tắt của cụm từ Insulated Gate Bipolar Transistor, có thể hiểu là transistor lưỡng cực cổng cách ly.

Đây là một loại linh kiện bán dẫn công suất, được sử dụng để đóng cắt và điều khiển dòng điện trong các mạch điện công suất. IGBT có đặc điểm kết hợp một số ưu điểm của hai loại linh kiện phổ biến là MOSFET và BJT.

Có thể hiểu đơn giản, IGBT hoạt động giống như một công tắc điện tử. Thông qua tín hiệu điều khiển tại chân Gate, IGBT có thể cho phép hoặc ngăn dòng điện đi qua linh kiện.

Nhờ khả năng làm việc với dòng điện và điện áp tương đối lớn, IGBT được sử dụng rộng rãi trong các thiết bị điện tử công suất như:

• Biến tần.
• Inverter.
• Bộ lưu điện UPS.
• Thiết bị điều khiển động cơ.
• Máy hàn inverter.
• Hệ thống chuyển đổi điện năng.
• Thiết bị điện công nghiệp.

Ngày nay, IGBT đóng vai trò quan trọng trong sự phát triển của các hệ thống điện tử hiện đại, đặc biệt là những thiết bị yêu cầu khả năng đóng cắt công suất nhanh và ổn định.

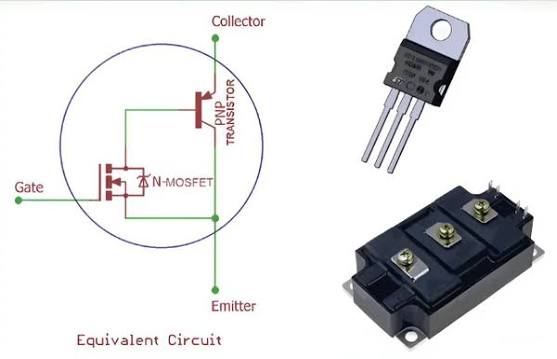

2. Cấu tạo của IGBT

Về cơ bản, IGBT có cấu trúc bán dẫn tương đối phức tạp. Tuy nhiên, xét về khả năng kết nối và sử dụng trong mạch điện, IGBT thường có ba chân chính gồm:

• Gate (G) – Chân điều khiển.
• Collector (C) – Chân thu.
• Emitter (E) – Chân phát.

Mỗi chân đảm nhiệm một chức năng khác nhau trong quá trình hoạt động của linh kiện.

2.1. Chân Gate của IGBT

Gate là chân nhận tín hiệu điều khiển.

Khi một điện áp điều khiển phù hợp được đưa vào chân Gate, trạng thái dẫn điện của IGBT sẽ thay đổi. Đây là một trong những đặc điểm quan trọng giúp IGBT dễ dàng được điều khiển bằng các mạch điện tử.

Có thể hiểu Gate giống như bộ phận điều khiển một công tắc. Khi có tín hiệu phù hợp, công tắc sẽ bật và cho phép dòng điện đi qua.

2.2. Chân Collector và Emitter

Collector và Emitter là hai chân liên quan trực tiếp đến dòng điện công suất đi qua IGBT.

Khi IGBT ở trạng thái dẫn, dòng điện có thể đi từ Collector đến Emitter theo điều kiện hoạt động của mạch điện. Khi IGBT được tắt, dòng điện sẽ bị ngăn lại.

Nhờ khả năng điều khiển trạng thái đóng và ngắt này, IGBT được sử dụng trong các mạch điện yêu cầu điều khiển công suất.

3. Nguyên lý hoạt động của IGBT

Nguyên lý hoạt động của IGBT có thể hiểu đơn giản thông qua hai trạng thái chính: bật và tắt.

3.1 Khi IGBT ở trạng thái bật

Khi chân Gate nhận được điện áp điều khiển phù hợp, cấu trúc bán dẫn bên trong IGBT bắt đầu chuyển sang trạng thái dẫn điện.

Lúc này, dòng điện công suất có thể đi qua giữa Collector và Emitter.

IGBT hoạt động tương tự như một công tắc đang được bật.

Trong các mạch điện tử công suất, quá trình đóng cắt này có thể diễn ra với tốc độ cao và được điều khiển liên tục bởi mạch điều khiển.

3.2 Khi IGBT ở trạng thái tắt

Khi tín hiệu điều khiển tại chân Gate bị ngắt hoặc không đáp ứng điều kiện dẫn điện, IGBT chuyển sang trạng thái không dẫn.

Dòng điện công suất giữa Collector và Emitter sẽ bị ngăn lại.

IGBT lúc này hoạt động giống như một công tắc đang tắt.

Việc chuyển đổi liên tục giữa trạng thái bật và tắt giúp IGBT có thể điều khiển năng lượng trong nhiều loại thiết bị điện tử.

3.3. IGBT hoạt động như một công tắc điện tử

Có thể hình dung IGBT như một chiếc công tắc điện tử có khả năng điều khiển bằng tín hiệu điện.

Thay vì con người trực tiếp bật hoặc tắt công tắc, một mạch điều khiển sẽ gửi tín hiệu đến chân Gate. Dựa trên tín hiệu này, IGBT thực hiện quá trình đóng hoặc ngắt dòng điện.

Chính đặc điểm này giúp IGBT được ứng dụng trong các hệ thống tự động và thiết bị điện tử công suất.

Ví dụ, trong một hệ thống inverter hoặc biến tần, các linh kiện công suất có thể được điều khiển liên tục để tạo ra điện áp và dòng điện phù hợp với yêu cầu của thiết bị.

4. Đặc điểm nổi bật của IGBT

IGBT được sử dụng phổ biến nhờ sở hữu nhiều đặc điểm phù hợp với các hệ thống điện tử công suất.

4.1. Có khả năng điều khiển bằng điện áp

Một trong những ưu điểm quan trọng của IGBT là khả năng điều khiển thông qua điện áp tại chân Gate.

Điều này giúp IGBT có thể kết hợp với các mạch điều khiển điện tử và hệ thống tự động.

4.2.Phù hợp với ứng dụng công suất

IGBT được thiết kế để làm việc trong các ứng dụng có yêu cầu về điện áp và dòng điện tương đối cao.

Do đó, linh kiện này thường xuất hiện trong:

• Thiết bị công nghiệp.
• Hệ thống biến đổi điện năng.
• Bộ điều khiển động cơ.
• Inverter.
• UPS.

4.3. Khả năng đóng cắt điện tử

IGBT có khả năng chuyển đổi giữa trạng thái dẫn và không dẫn thông qua tín hiệu điều khiển.

Đặc điểm này đặc biệt quan trọng đối với các hệ thống yêu cầu điều khiển điện năng tự động.

5. Ưu điểm và nhược điểm của IGBT

5.1 Ưu điểm của IGBT

Một số ưu điểm nổi bật của IGBT bao gồm:

• Điều khiển bằng điện áp.
• Phù hợp với nhiều ứng dụng điện tử công suất.
• Có khả năng làm việc trong các hệ thống điện áp cao.
• Có thể điều khiển dòng điện công suất lớn.
• Được sử dụng phổ biến trong inverter và biến tần.
• Có thể kết hợp với các hệ thống điều khiển tự động.

Nhờ những ưu điểm này, IGBT trở thành một trong những linh kiện quan trọng trong lĩnh vực điện tử công suất.

5.2 Nhược điểm của IGBT

Bên cạnh những ưu điểm, IGBT cũng có một số hạn chế.

Khả năng hoạt động của IGBT phụ thuộc vào nhiều yếu tố như:

• Điện áp làm việc.
• Dòng điện tải.
• Tần số đóng cắt.
• Nhiệt độ hoạt động.
• Hệ thống tản nhiệt.

Nếu lựa chọn IGBT không phù hợp với yêu cầu của mạch điện, linh kiện có thể bị quá nhiệt hoặc giảm hiệu suất hoạt động.

Vì vậy, khi thiết kế các hệ thống điện tử công suất, kỹ thuật viên cần lựa chọn linh kiện phù hợp với yêu cầu thực tế.

6. So sánh IGBT và MOSFET

IGBT và MOSFET đều là những linh kiện bán dẫn được sử dụng phổ biến trong các mạch điện tử. Tuy nhiên, mỗi loại sẽ có những đặc điểm và ứng dụng khác nhau.

Tiêu chí	IGBT	MOSFET
Phương pháp điều khiển	Điện áp	Điện áp
Ứng dụng phổ biến	Điện tử công suất	Điện tử và nguồn xung
Khả năng làm việc	Phù hợp nhiều ứng dụng công suất	Phù hợp nhiều ứng dụng đóng cắt tốc độ cao
Điện áp	Thường dùng trong các hệ thống điện áp cao	Tùy từng loại MOSFET
Ứng dụng	Biến tần, inverter, UPS	Nguồn, mạch điện tử, bộ chuyển đổi

Không thể khẳng định IGBT hay MOSFET tốt hơn trong mọi trường hợp.

Việc lựa chọn linh kiện phụ thuộc vào:

• Điện áp của hệ thống.
• Dòng điện tải.
• Tần số đóng cắt.
• Công suất.
• Yêu cầu về hiệu suất.

7. IGBT được ứng dụng trong những thiết bị nào?

Nhờ khả năng điều khiển công suất, IGBT được ứng dụng trong nhiều lĩnh vực khác nhau.

7.1 IGBT trong biến tần

Biến tần là một trong những ứng dụng phổ biến của IGBT.

Trong hệ thống biến tần, các linh kiện công suất được điều khiển để thay đổi và điều chỉnh nguồn điện phù hợp với yêu cầu hoạt động của động cơ hoặc thiết bị.

IGBT có thể đảm nhiệm vai trò đóng cắt trong quá trình chuyển đổi điện năng.

7.2 IGBT trong inverter

IGBT cũng được sử dụng trong nhiều thiết bị inverter.

Các hệ thống inverter thường cần thực hiện quá trình đóng cắt điện tử để chuyển đổi điện năng. Vì vậy, các linh kiện bán dẫn công suất đóng vai trò rất quan trọng trong cấu trúc thiết bị.

7.3 IGBT trong hệ thống UPS

UPS là thiết bị cung cấp nguồn điện dự phòng.

Trong các hệ thống UPS và thiết bị chuyển đổi điện năng, các linh kiện công suất có vai trò quan trọng trong việc xử lý và chuyển đổi dòng điện.

IGBT là một trong những linh kiện được sử dụng trong nhiều thiết kế UPS công suất lớn.

7.4 IGBT trong thiết bị công nghiệp

Ngoài các ứng dụng trên, IGBT còn xuất hiện trong:

• Hệ thống điều khiển động cơ.
• Thiết bị tự động hóa.
• Máy hàn inverter.
• Hệ thống năng lượng.
• Thiết bị chuyển đổi điện năng công nghiệp.

8. IGBT có ứng dụng gì trong hệ thống màn hình LED?

Đối với lĩnh vực màn hình LED, cần hiểu rằng IGBT không phải là linh kiện nằm trực tiếp trên mỗi module LED như IC điều khiển hay bóng LED.

Tuy nhiên, IGBT và các linh kiện bán dẫn công suất có vai trò quan trọng trong nhiều thiết bị thuộc hệ thống điện tử và điện công suất.

Một hệ thống màn hình LED hoàn chỉnh thường bao gồm:

• Module LED.
• Nguồn LED.
• Card nhận.
• Card gửi hoặc bộ xử lý hình ảnh.
• Dây nguồn và dây tín hiệu.
• Tủ điện.
• Thiết bị bảo vệ điện.
• Hệ thống điều khiển.

Đối với các màn hình LED có diện tích lớn, công suất tiêu thụ của hệ thống có thể tương đối cao. Vì vậy, việc thiết kế hệ thống cấp nguồn và bảo vệ điện là yếu tố rất quan trọng.

Các thiết bị liên quan đến quá trình chuyển đổi và điều khiển điện năng có thể sử dụng nhiều loại linh kiện bán dẫn công suất khác nhau, tùy theo thiết kế và công nghệ của từng nhà sản xuất.

Việc hiểu các khái niệm như IGBT, MOSFET, nguồn xung và inverter giúp kỹ thuật viên có cái nhìn tổng quan hơn về nguyên lý hoạt động của các hệ thống điện tử.

9. Tầm quan trọng của hệ thống nguồn đối với màn hình LED

Màn hình LED hoạt động ổn định không chỉ phụ thuộc vào chất lượng module LED mà còn phụ thuộc rất nhiều vào hệ thống cấp nguồn.

Một hệ thống nguồn được thiết kế không phù hợp có thể dẫn đến:

• Màn hình hoạt động không ổn định.
• Điện áp cấp không đồng đều.
• Nguồn bị quá tải.
• Tăng nhiệt độ trong hệ thống.
• Giảm tuổi thọ thiết bị.

Đối với các dự án màn hình LED lớn, việc tính toán công suất, số lượng nguồn và hệ thống phân phối điện cần được thực hiện cẩn thận.

Ngoài ra, các thiết bị bảo vệ như:

• Aptomat.
• Thiết bị chống quá tải.
• Thiết bị chống rò điện.
• Hệ thống tiếp địa.

cũng đóng vai trò quan trọng trong việc đảm bảo an toàn cho toàn bộ hệ thống.

10. Cách kiểm tra IGBT còn hoạt động hay bị hỏng

IGBT có thể gặp sự cố sau một thời gian hoạt động, đặc biệt trong môi trường nhiệt độ cao hoặc hệ thống công suất lớn.

Một số dấu hiệu thường gặp khi IGBT gặp vấn đề bao gồm:

• Thiết bị không hoạt động.
• Linh kiện bị nóng bất thường.
• Hệ thống bị chập hoặc ngắt bảo vệ.
• Thiết bị hoạt động không ổn định.

Trong thực tế, kỹ thuật viên có thể sử dụng đồng hồ vạn năng để kiểm tra cơ bản tình trạng của IGBT.

Tuy nhiên, việc kiểm tra cần được thực hiện sau khi đã ngắt hoàn toàn nguồn điện và đảm bảo an toàn.

Đối với các thiết bị điện công suất lớn, người không có chuyên môn không nên tự ý tháo hoặc kiểm tra linh kiện.

11. Những nguyên nhân khiến IGBT bị hỏng

Một số nguyên nhân phổ biến khiến IGBT bị hỏng gồm:

11.1 Quá dòng

Dòng điện vượt quá khả năng chịu tải của linh kiện có thể làm IGBT bị hỏng.

11.2 Quá nhiệt

Nếu hệ thống tản nhiệt không đảm bảo, nhiệt độ của IGBT có thể tăng cao.

11.3 Điện áp vượt ngưỡng

Điện áp quá cao có thể gây ảnh hưởng đến cấu trúc bán dẫn bên trong linh kiện.

11.4 Hệ thống điều khiển không ổn định

Tín hiệu điều khiển không phù hợp cũng có thể ảnh hưởng đến khả năng hoạt động của IGBT.

Vì vậy, trong các thiết bị điện tử công suất, hệ thống bảo vệ và tản nhiệt luôn đóng vai trò quan trọng.

12. Câu hỏi thường gặp về IGBT

12.1 IGBT là viết tắt của gì?

IGBT là viết tắt của Insulated Gate Bipolar Transistor, một loại transistor bán dẫn được sử dụng trong các ứng dụng điện tử công suất.

12.2 IGBT dùng để làm gì?

IGBT được sử dụng để đóng cắt và điều khiển dòng điện trong các thiết bị như biến tần, inverter, UPS và hệ thống điện công nghiệp.

12.3 IGBT có phải là transistor không?

Có. IGBT là một loại transistor bán dẫn công suất được điều khiển bằng điện áp tại chân Gate.

12.4 IGBT và MOSFET khác nhau như thế nào?

Cả hai đều được sử dụng trong mạch điện tử, tuy nhiên đặc điểm về khả năng làm việc, tốc độ đóng cắt và ứng dụng có sự khác nhau.

12.5 IGBT có được sử dụng trong hệ thống màn hình LED không?

IGBT không phải linh kiện trực tiếp trên module LED. Tuy nhiên, các linh kiện bán dẫn công suất và công nghệ điện tử công suất có vai trò quan trọng trong nhiều thiết bị liên quan đến hệ thống cấp nguồn và chuyển đổi điện năng.

Kết luận

IGBT là một linh kiện bán dẫn công suất quan trọng, được sử dụng rộng rãi trong các hệ thống inverter, biến tần, UPS và thiết bị điện công nghiệp. Với khả năng điều khiển dòng điện thông qua tín hiệu điện áp, IGBT giúp các thiết bị điện tử có thể thực hiện quá trình đóng cắt và điều khiển điện năng một cách hiệu quả.

Việc hiểu rõ IGBT là gì, cấu tạo và nguyên lý hoạt động của IGBT sẽ giúp người dùng có thêm kiến thức về lĩnh vực điện tử công suất và các hệ thống điện hiện đại.

Đối với hệ thống màn hình LED, mặc dù IGBT không phải linh kiện trực tiếp tạo ra hình ảnh trên module, kiến thức về các linh kiện bán dẫn công suất, hệ thống nguồn và thiết bị điện vẫn rất cần thiết. Đặc biệt với các dự án màn hình LED công suất lớn, việc tính toán nguồn điện, phân phối điện và bảo vệ hệ thống là yếu tố quan trọng giúp màn hình hoạt động ổn định, an toàn và bền bỉ.
