Màn hình IPS, viết tắt của “In-Plane Switching”, là một công nghệ màn hình LCD đặc biệt hiện đang được sử dụng rộng rãi trong các máy tính cao cấp và smartphone. Màn IPS sở hữu nhiều ưu điểm nổi bật so với các loại màn hình thông thường. Trong bài viết này, chúng ta sẽ cùng khám phá chi tiết mọi thông tin cần thiết về màn hình IPS.

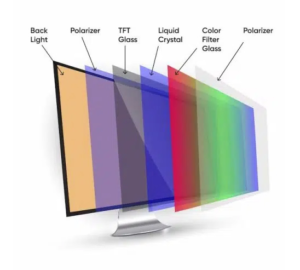

Cấu trúc vật lý của màn hình IPS
Màn hình IPS là một loại màn hình LCD (tinh thể lỏng) sử dụng công nghệ tinh thể lỏng để điều chỉnh ánh sáng từ nguồn đèn nền và tạo ra hình ảnh. Cấu trúc vật lý của màn IPS bao gồm các thành phần chính sau:
- Đèn nền (Backlight): Màn hình IPS sử dụng đèn nền LED hoặc CCFL để cung cấp ánh sáng đồng đều cho toàn bộ màn hình.
- Lớp kính cơ bản (Glass Substrate): Lớp kính cơ bản là phần chịu trách nhiệm cho việc hiển thị hình ảnh, thường được làm từ vật liệu chống chói và chống phản quang.
- Bộ lọc màu (Color Filters): Mỗi pixel trên màn hình được điều chỉnh bởi bộ lọc màu để tạo ra các sắc thái màu sắc khác nhau.
- Lớp tinh thể lỏng (Liquid Crystal Layer): Lớp tinh thể lỏng chứa các tế bào tinh thể lỏng, điều chỉnh lượng ánh sáng đi qua bằng cách thay đổi độ xoay dưới tác động của điện áp.
- Mảng transistor thin-film (TFT Array): Các transistor trong mảng thin-film giúp kiểm soát chính xác từng pixel, điều chỉnh điện áp đến các tế bào tinh thể lỏng.
- Bộ ba pixel màu (Color Pixel Triads): Các pixel thường được tổ chức thành bộ ba màu cơ bản: đỏ, xanh lá cây, và xanh dương để tạo ra mọi màu sắc cần thiết.
- Lớp phim cản quang (Polarizing Film): Lớp phim cản quang được đặt ở cả trước và sau lớp tinh thể lỏng để kiểm soát hướng ánh sáng và giảm độ chói.
- Các thành phần bổ sung (Additional Components): Màn IPS còn có các thành phần khác như mạch điện, mạch điều khiển, lớp phủ bảo vệ, khung và chân đế, tùy thuộc vào từng mẫu và nhà sản xuất.
Các lớp tinh thể lỏng trong màn hình IPS được sắp xếp theo hàng ngang và song song với hai lớp kính phân cực, khác với cách xếp lớp của màn hình LCD truyền thống. Điều này giúp màn IPS có góc nhìn rộng, màu sắc chính xác và hình ảnh rõ nét.
Nguyên lý hoạt động của màn hình IPS
Màn hình IPS hoạt động dựa trên việc sử dụng một lớp tinh thể lỏng (liquid crystal) nằm giữa hai lớp kính để tạo ra hình ảnh.
Khi không có điện áp, màn hình IPS hoạt động như một cửa sổ mở, với các tế bào tinh thể lỏng nằm song song với hai lớp kính phân cực. Trong trạng thái này, ánh sáng từ đèn nền có thể đi qua màn hình mà không bị cản trở đáng kể, cho phép hiển thị hình ảnh với độ sáng và độ tương phản tốt ngay cả khi không có điện áp điều khiển.
Khi điện áp được cung cấp, các tế bào tinh thể lỏng bắt đầu thay đổi trạng thái và xoay theo phương ngang. Sự thay đổi này ảnh hưởng đến góc phân cực của ánh sáng khi nó đi qua màn hình. Lớp kính phân cực trên cùng sẽ lọc ra những tia ánh sáng có góc phân cực tương thích với trạng thái xoay của các tế bào lỏng, đồng thời giảm độ sáng của các tia ánh sáng không phù hợp. Quá trình này tạo ra hiệu ứng phân cực màu sắc, cho phép màn hình hiển thị màu sắc đa dạng và chính xác.
Tóm lại, nguyên lý này giúp màn hình IPS duy trì khả năng hiển thị linh hoạt và chính xác, với khả năng tái tạo màu sắc và góc nhìn rộng mà không làm giảm chất lượng hình ảnh trong các điều kiện sử dụng khác nhau.
Ưu và nhược điểm của màn hình IPS
Ưu điểm
- Tốc độ phản hồi nhanh: Màn IPS có tốc độ phản hồi khoảng 8 mili giây, nhanh hơn đáng kể so với các màn hình khác như màn hình VA. Điều này giúp màn hình IPS chuyển đổi màu sắc nhanh chóng, mang lại trải nghiệm mượt mà hơn cho trò chơi, video và các nội dung khác.

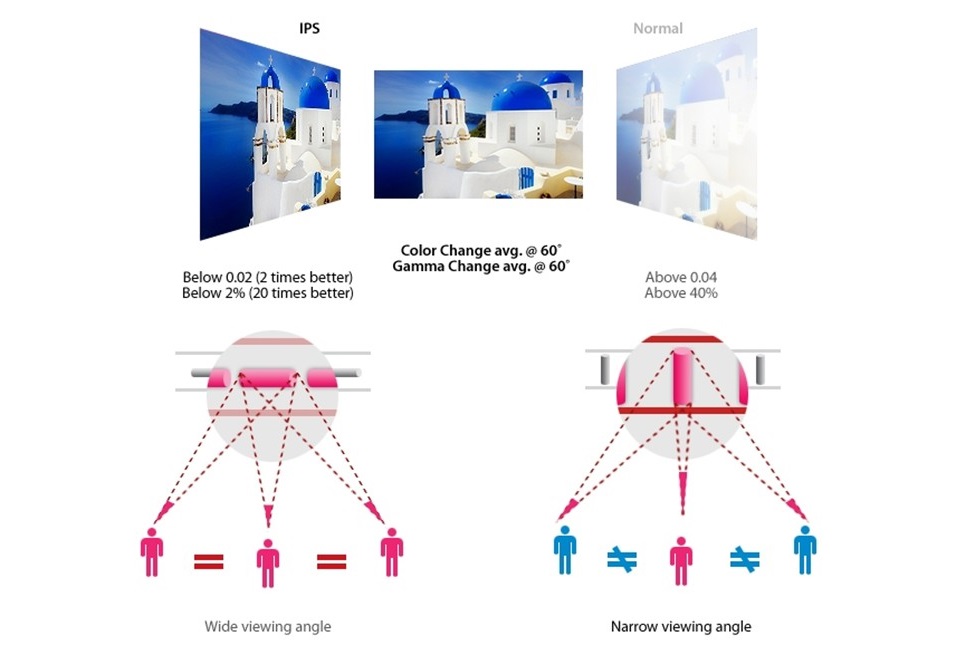

- Góc nhìn rộng: Màn IPS cung cấp góc nhìn lên tới 178 độ, cho phép hình ảnh vẫn rõ nét và chính xác dù nhìn từ góc nào.
- Tái tạo màu sắc chính xác: Màn hình IPS có khả năng tái tạo màu sắc xuất sắc, giúp hiển thị màu sắc trung thực và sống động. Điều này làm cho màn hình IPS trở thành lựa chọn phổ biến trong các lĩnh vực như thiết kế đồ họa và nhiếp ảnh. Ví dụ, màn hình ThinkVision E28u-20 4K có gam màu rộng 90% DCI-P3 và 99% sRGB, mang lại hình ảnh rõ nét và chi tiết gấp bốn lần so với màn hình Full HD.
- Hiệu suất tốt trong điều kiện sáng: Các phân tử tinh thể lỏng trong màn hình IPS giúp duy trì độ tương phản và độ sáng tốt, ngay cả trong môi trường sáng.
- Thiết kế viền mỏng: Màn hình IPS thường có thiết kế viền mỏng, tạo nên vẻ ngoài tinh tế và hiện đại.
- Tiêu thụ điện năng thấp: Màn hình IPS tiêu thụ điện năng ít, giúp tiết kiệm pin và giảm mức tiêu thụ năng lượng.
- Độ truyền ánh sáng cao: Màn hình IPS có độ truyền ánh sáng cao, giúp duy trì hiệu ứng hiển thị rõ ràng ngay cả trong môi trường nhiều ánh sáng.
- Độ bền cao: Màn hình IPS có độ bền tốt, chịu được một mức độ va đập và áp lực nhất định.
- Không nhấp nháy: Màn hình IPS không bị hiện tượng nhấp nháy, giúp giảm mỏi mắt và bảo vệ thị lực.
- Hỗ trợ độ phân giải cao: Màn hình IPS có khả năng hỗ trợ độ phân giải cao, giữ cho hình ảnh và video rõ ràng và chi tiết.
Nhược điểm
Mặc dù màn hình IPS có nhiều ưu điểm, nhưng cũng tồn tại một số nhược điểm:
- Giảm độ xuyên thấu ánh sáng: Màn hình IPS có thể giảm độ xuyên thấu của ánh sáng, và để đạt được hiệu ứng hiển thị tốt, đèn nền cần phải có độ sáng phù hợp. Điều này có thể dẫn đến hiện tượng rò rỉ ánh sáng nếu màn hình không được chế tạo tốt.
- Tương phản không cao: Màn hình IPS thường thiếu tính năng tương phản cao, đặc biệt là không đủ tối trong các hình ảnh có nhiều màu đen.
Người dùng nên cân nhắc kỹ lưỡng giữa ưu và nhược điểm của màn hình IPS để chọn lựa phù hợp với nhu cầu và ngân sách của mình.
Phân loại màn hình IPS
Màn IPS có thể được phân loại theo các tiêu chí khác nhau, bao gồm:
- IPS-LCD và IPS-LED: Màn hình IPS có thể sử dụng hai loại đèn nền là LCD hoặc LED. Màn hình IPS-LCD sử dụng đèn nền LCD, phổ biến hơn, trong khi màn hình IPS-LED sử dụng đèn nền LED, cho độ sáng cao hơn và tốc độ phản hồi nhanh hơn.
- Màn hình IPS cứng và màn hình IPS mềm: Phân loại này dựa trên độ cứng và khả năng uốn cong của màn hình. Màn hình IPS cứng không thể uốn cong, nhưng có độ bền và ổn định cao. Ngược lại, màn hình IPS mềm có khả năng uốn cong, cho phép linh hoạt hơn trong thiết kế và ứng dụng.
- Tấm nền IPS và màn IPS toàn màn hình: Tùy vào quy trình sản xuất, màn hình IPS có thể được chia thành tấm nền IPS và màn IPS toàn màn hình. Tấm nền IPS được chế tạo bằng cách cắt và lắp ráp các tấm màn hình để tạo ra các sản phẩm với kích thước và ứng dụng khác nhau. Trong khi đó, màn IPS toàn màn hình là sản phẩm hoàn chỉnh được sản xuất sẵn, có thể sử dụng ngay trong các thiết bị cuối cùng.
