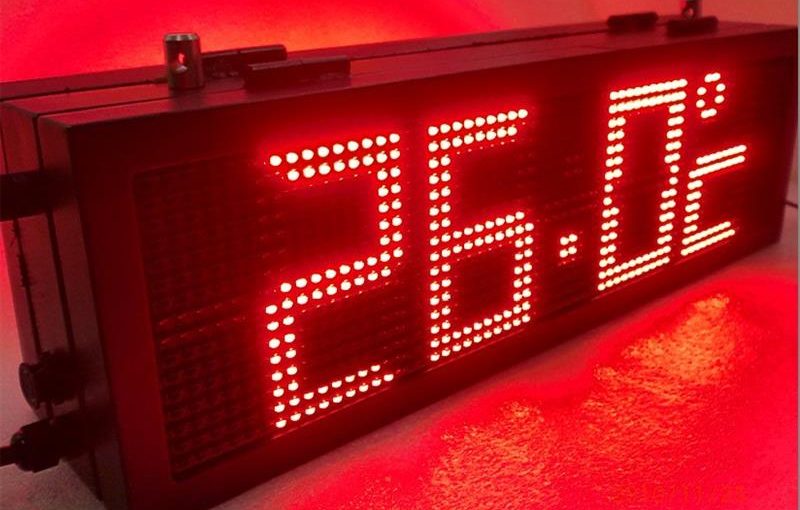

Bạn có bao giờ thấy những màn hình LED hiển thị các chữ số màu sắc khác nhau như đỏ, xanh lá, và xanh dương để thông báo tỷ giá ngoại tệ tại ngân hàng hoặc tình trạng đèn giao thông cho người đi bộ? Đó chính là màn hình LED ma trận. Trong bài viết này, chúng ta sẽ khám phá các đặc điểm của màn hình LED ma trận và so sánh chúng với màn hình LED dùng cho quảng cáo.
Màn hình LED ma trận là gì?
Màn hình LED ma trận là một thiết bị hiển thị đơn giản, bao gồm nhiều đèn LED nhỏ được sắp xếp thành các hàng và cột, tạo thành một mạng lưới giống như bàn cờ. Mỗi đèn LED có thể hoạt động độc lập hoặc được điều khiển đồng bộ để hiện thị ký tự, biểu tượng, và số. Điều này giúp màn hình LED ma trận thể hiện thông tin một cách rõ ràng và dễ đọc.
Hiện nay, màn hình LED ma trận đang dần thay thế các loại đèn truyền thống và đèn huỳnh quang nhờ vào những ưu điểm nổi bật như tiết kiệm năng lượng, sáng mạnh, và độ tin cậy cao.
Màn hình LED ma trận công suất 10W là một trong những loại phổ biến với các đặc điểm sau:
- Hiệu suất phát sáng cao, mang đến hình ảnh sắc nét và sống động.
- Dòng điện ổn định ở mức 1A, đảm bảo hoạt động ổn định và hiệu quả.
- Hoạt động ở điện áp 11-12V, phù hợp với nhiều nguồn cung cấp điện thông dụng.
Lưu ý khi sử dụng màn hình LED ma trận công suất cao
- Hệ thống làm mát: Đối với màn hình LED ma trận công suất cao, cần thiết phải có hệ thống làm mát để ngăn ngừa quá nhiệt, có thể làm giảm độ sáng hoặc gây hư hỏng.
- Nguồn cung cấp điện: Chọn nguồn cung cấp điện phù hợp với điện áp và công suất của màn hình.
- Bảo quản: Tránh để màn hình tiếp xúc trực tiếp với ánh sáng mặt trời, nước, hoặc bụi bẩn.
So sánh màn hình LED ma trận và màn hình LED hiển thị
Cấu tạo
Màn hình LED ma trận: Được cấu tạo từ các module nhỏ, thường là các đơn vị 8×8 bóng LED. Mỗi module chứa các bóng LED đơn giản.
Màn hình LED hiển thị: Có các module là đơn vị cơ bản, bao gồm mạch điều khiển, đèn LED, khung và mặt nạ. Mỗi LED có thể được điều khiển riêng biệt, cho phép điều chỉnh nhiều mức độ sáng.
Độ sáng và tương phản
Màn hình LED ma trận: Độ sáng thường hạn chế do kiểu điều khiển module đơn giản.
Màn hình LED hiển thị: Độ sáng cao hơn nhờ khả năng điều khiển từng LED riêng lẻ và thiết kế mạch linh hoạt hơn.
Chi phí và bảo trì
Màn hình LED ma trận: Có chi phí thấp hơn nhờ vào cấu trúc đơn giản và dễ dàng sửa chữa, thay thế các module bị hỏng.
Màn hình LED hiển thị: Tốn kém hơn do công nghệ phức tạp và sửa chữa khó khăn hơn nếu LED bị hỏng.
Ứng dụng
Màn hình LED ma trận: Thích hợp để hiển thị văn bản và hình ảnh đơn giản, thường có màu sắc đơn sắc và thường dùng trong môi trường trong nhà.
Màn hình LED hiển thị: Có thể được sử dụng cả trong nhà, ngoài trời và bán ngoài trời, với khả năng hiển thị từ đơn sắc đến nhiều màu và toàn màu. Được áp dụng cho các mục đích như quảng cáo, sân khấu giải trí, triển lãm, văn phòng, hội nghị, nhà hàng,…
Xu hướng phát triển
Màn hình LED ma trận: Đang dần bị thay thế bởi màn hình LED hiện đại hơn do chất lượng không còn tốt và giá thành không chênh lệch nhiều so với màn hình LED hiện đại.

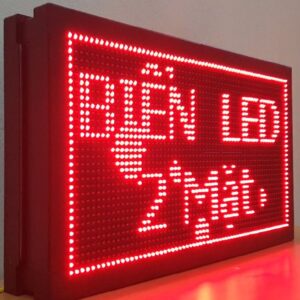

Các loại màn hình LED ma trận
Màn hình LED ma trận chủ yếu được phân loại dựa trên số lượng đèn LED và cách chúng được sắp xếp theo kiểu ma trận (hàng và cột). Dưới đây là một số loại màn hình LED ma trận phổ biến, phân theo số điểm ảnh (giao điểm của các hàng và cột):
8×8: Loại này có 8 hàng và 8 cột, tổng cộng 64 điểm ảnh. Màn hình LED ma trận 8×8 bao gồm 64 đèn LED được sắp xếp theo ma trận 8×8, giúp giảm số lượng chân kết nối cần thiết cho việc điều khiển. Thay vì cần 64 chân cho mỗi LED, việc kết nối các cực dương theo hàng và các cực âm theo cột giảm số chân xuống còn 16. Mỗi LED có thể được điều khiển riêng biệt thông qua các hàng và cột. Ví dụ, nếu hàng R5 được kích hoạt và cột C4 được nối đất, thì LED tại giao điểm của hàng thứ năm và cột thứ tư sẽ sáng. Phương pháp quét và kích hoạt các LED theo hàng và cột cho phép hiển thị các hình dạng hoặc mẫu trên màn hình.
5×7: Loại này có 5 hàng và 7 cột, tổng cộng 35 điểm ảnh. Màn hình LED ma trận 5×7 bao gồm 35 đèn LED sắp xếp theo ma trận 5×7. Để hiển thị một ký tự như chữ “A”, quy trình bao gồm việc kích hoạt cột cụ thể và áp dụng điện áp cho các hàng tương ứng để tạo ra hình dạng của ký tự. Bằng cách điều khiển các hàng và cột, màn hình có thể tạo ra các hình ảnh hoặc hiệu ứng ánh sáng động, thường được sử dụng trong bảng hiệu điện tử và thiết bị hiển thị thông tin.
Dòng 128: Loại này có 128 cột với số hàng khác nhau, ví dụ:
128×16: Có 2 dòng, tạo ra 2048 điểm ảnh.
128×32: Có 4 dòng, tạo ra 4096 điểm ảnh.
128×64: Có 8 dòng, tạo ra 8192 điểm ảnh.
Ngoài kích thước, cách thức điều khiển màn hình LED ma trận cũng có thể ảnh hưởng đến phân loại. Tuy nhiên, phân loại theo số lượng điểm ảnh là cách phổ biến và dễ hiểu nhất.

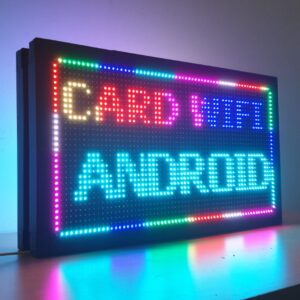

Cách chọn màn hình LED ma trận phù hợp
Để chọn một màn hình LED ma trận phù hợp, bạn cần cân nhắc mục đích sử dụng cụ thể của nó. Dưới đây là một số gợi ý:
- Chiếu sáng khu vực nhỏ: Màn hình LED ma trận có công suất từ 12-15W sẽ đáp ứng nhu cầu này.
- Chiếu sáng khu vực lớn: Bạn nên chọn màn hình có công suất cao hơn để phù hợp với diện tích chiếu sáng cần thiết.
- Quảng cáo ngoài trời: Cần lựa chọn màn hình có độ sáng cao, đồng thời có khả năng chống nước và bụi bẩn.
- Trang trí nội thất: Màn hình nhẹ và tiết kiệm năng lượng sẽ là sự lựa chọn lý tưởng.
Khi chọn màn hình LED ma trận, hãy chú ý đến các tiêu chí sau:
- Tấm nền đồng dày và không bị ảnh hưởng từ trường: Tấm nền làm từ đồng dày có khả năng dẫn nhiệt tốt và không bị ảnh hưởng bởi từ trường. Điều này giúp duy trì hiệu suất của LED và tránh nhiễu từ các thiết bị khác.
- Lớp phủ chrome và độ bóng: Lớp phủ chrome bóng thường chỉ ra chất lượng sản phẩm cao. Chrome không chỉ tạo ra bề mặt sáng bóng mà còn bảo vệ chống ăn mòn và tăng độ bền.
- Đầu nối LED chất lượng cao không bị từ hóa: Đầu nối làm từ đồng nguyên chất không bị ảnh hưởng bởi từ trường, đảm bảo dòng điện không bị cản trở, giúp LED hoạt động ổn định.
- Công suất, hình dạng và kích thước của các tinh thể LED: Tinh thể LED có nhiều kích thước khác nhau như 30×30, 35×35, 38×38 mm. Công suất của chúng thường được đo bằng watt (W). Các tinh thể có kích thước đồng đều và hình dạng chuẩn thường cho dòng sáng đồng đều và hiệu quả.
Xem xét kỹ lưỡng các yếu tố này sẽ giúp bạn chọn được màn hình LED ma trận chất lượng cao, hoạt động hiệu quả và bền bỉ. Nếu bạn không có kinh nghiệm lắp ráp, nên chọn sản phẩm đã được lắp ráp sẵn để đảm bảo chất lượng và an toàn.
